Кабель MCPTBX
♦Номинальное напряжение: 0,66/1,14KV 1,9/3,3KV
♦Испытательное напряжение промышленной частоты: 3,7KV/5мин 6,8KV/5мин
♦Максимальный диаметр одной проволоки в проводнике: 0,50 мм
Описание
маркер
Описание продукта
Усиленный гибкий кабель в резиновой оболочке с металлическим экраном для угледобывающих комбайнов
Применяемые стандарты: Q/SKL, MT818, IEC, BS6708, DIN VDE

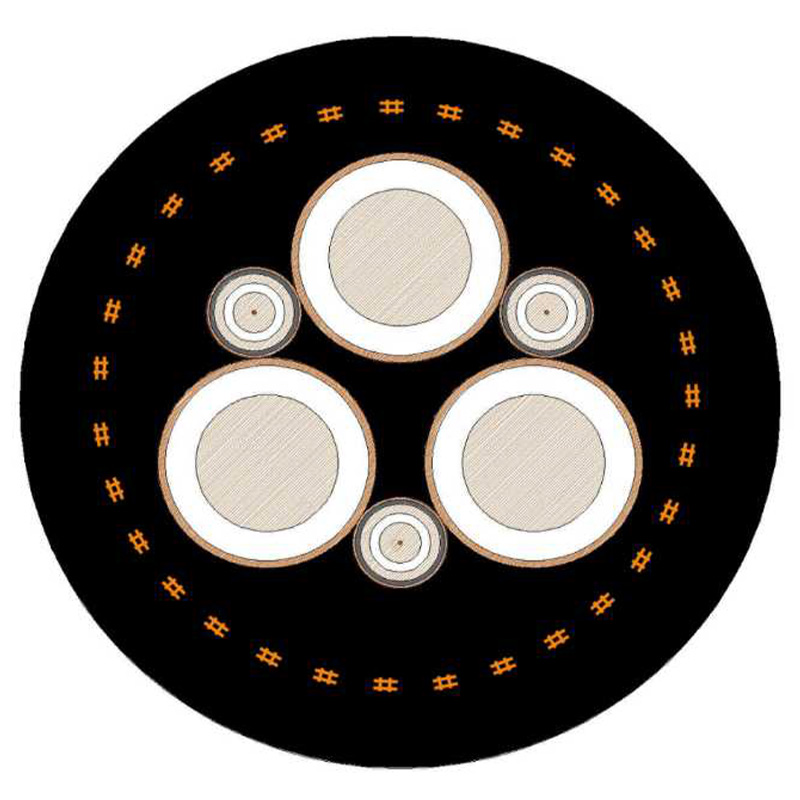

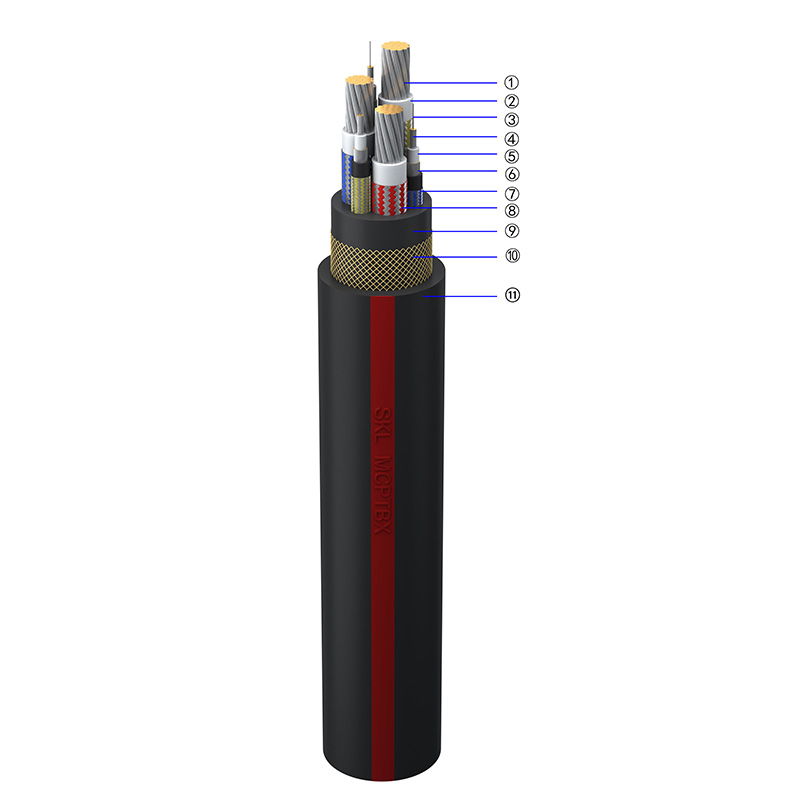

Структурное описание
| Серийный номер | Название |
| ① | Силовая жила |
| ② | Изоляция силовая |
| ③ | |
| ④
⑥ |
Жила управления |
| ⑤ | Изоляция управления |
| ⑦
⑧ |
Металлический экран |
| ⑨ | Внутренняя оболочка |
| ⑩ | Усиленная оплётка |
| ⑪ | Наружная оболочка |
Технические параметры
♦Номинальное напряжение: 0,66/1,14KV 1,9/3,3KV
♦Испытательное напряжение промышленной частоты: 3,7KV/5мин 6,8KV/5мин
♦Максимальный диаметр одной проволоки в проводнике: 0,50 мм
♦Угол скручивания: +20°/м
♦Испытание на локальный разряд при нормальных условиях (1.73U0): ≤5 шт.
♦Ток утечки изоляции: ≤5μA/10KV/250M
♦Прочность оболочки на разрыв: >17 Mpa
♦Максимальная рабочая температура проводника в эксплуатации: 90°C
♦Максимальная рабочая температура проводника в условиях короткого замыкания: 250°C
♦Минимальный радиус изгиба кабеля: 3D
♦Количество изгибов кабеля: >80 000 раз
связаться с нами
