Кабель MCPJR
♦Номинальное напряжение: 0,66/1,14KV 1,9/3,3KV
♦Испытательное напряжение промышленной частоты: 3,7KV/5мин 6,8KV/5мин
♦ Максимальный диаметр одной проволоки в проводнике: 0,50 мм
Описание
маркер
Описание продукта
Комбайновый экранированный резиновый гибкий кабель с мониторингом и усиленной обмоткой
Применяемые стандарты: Q/SKL, MT818, IEC, BS6708, DIN VDE

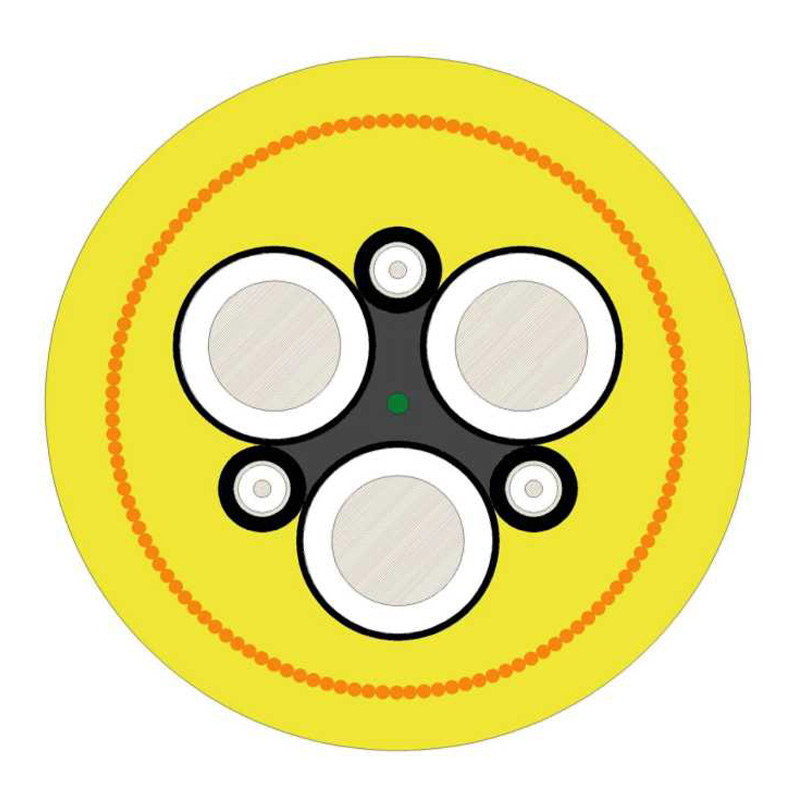

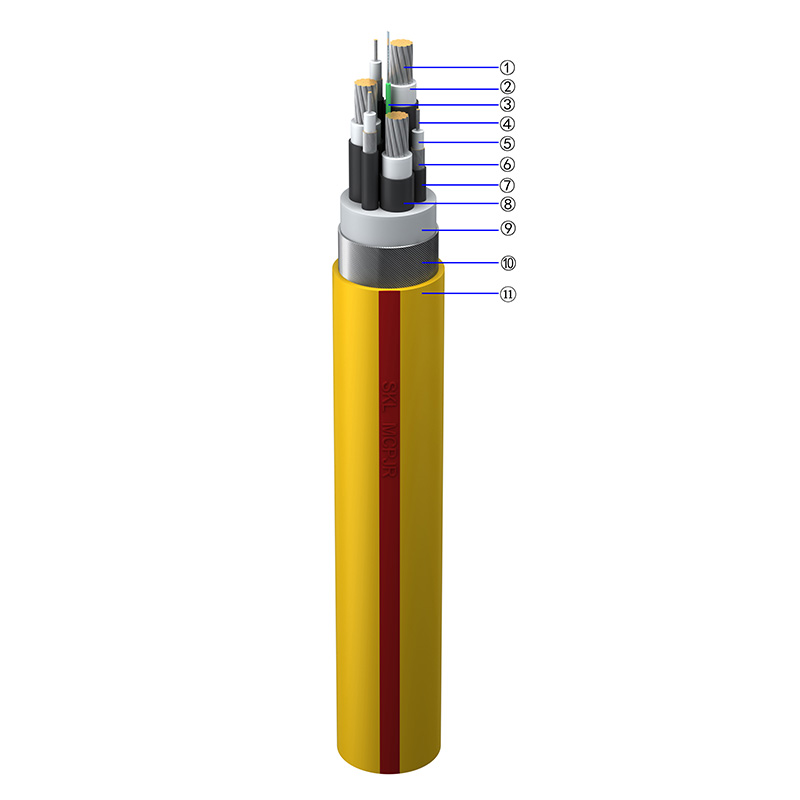

Структурное описание
| Серийный номер | Название |
| ① | Силовая жила |
| ② | Изоляция силовая |
| ③ | Волоконно-оптический блок |
| ④ | Жила управления |
| ⑤ | Изоляция управления |
| ⑥ | Жила мониторинга |
| ⑦ | Полупроводящий слой контрольной жилы |
| ⑧ | Экран силовой жилы |
| ⑨ | Внутренняя оболочка |
| ⑩ | Усиленная обмотка, совмещенная с заземляющей жилой |
| ⑪ | Наружная оболочка |
Технические параметры
♦Номинальное напряжение: 0,66/1,14KV 1,9/3,3KV
♦Испытательное напряжение промышленной частоты: 3,7KV/5мин 6,8KV/5мин
♦ Максимальный диаметр одной проволоки в проводнике: 0,50 мм ♦ Угол скрутки: +20°/м
♦Испытание на локальный разряд при нормальных условиях (1.73U0): ≤5 шт.
♦ Ток утечки изоляции: ≤5μA/10KV/250M
♦ Прочность оболочки на разрыв: >17 Mpa
♦Максимальная рабочая температура проводника в эксплуатации: 90°C
♦Максимальная рабочая температура проводника в условиях короткого замыкания: 250°C
♦Минимальный радиус изгиба кабеля: 3D
♦Количество изгибов кабеля: >80,000 раз
связаться с нами
