Кабель MYPTJB
♦Номинальное напряжение: 3,6/6KV 6/10KV 8,7/10KV
♦Испытательное напряжение промышленной частоты: 12,5KV/5мин 21KV/5мин 30,5KV/5мин
♦Максимальный диаметр одной проволоки в проводнике: 0,50 мм
Описание
маркер
Описание продукта
Гибкий экранированный кабель в резиновой оболочке для угольного комбайна
Применяемые стандарты: Q/SKL, MT818, IEC, BS6708, DIN VDE

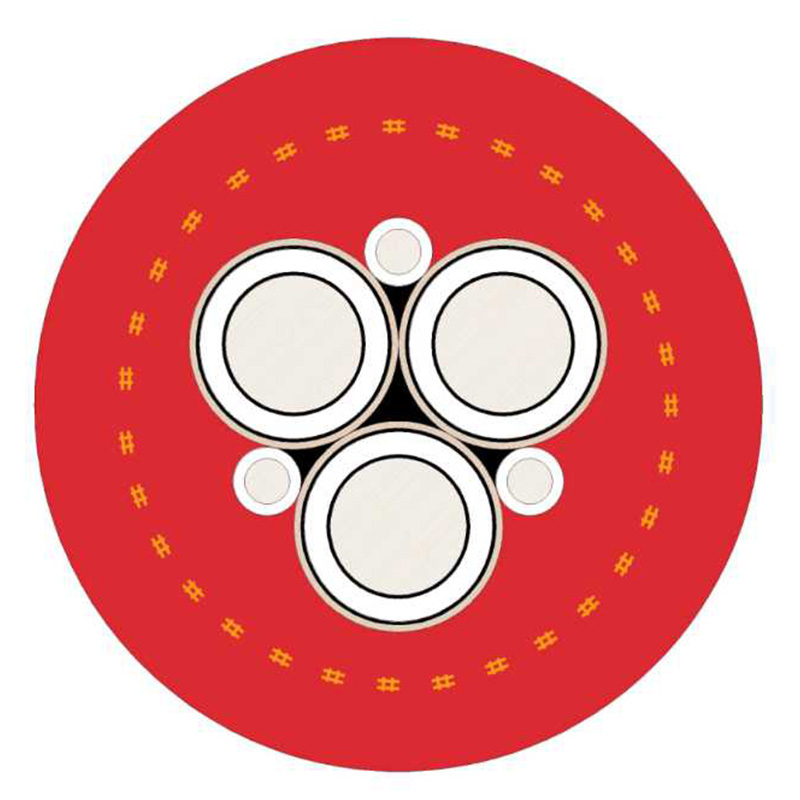

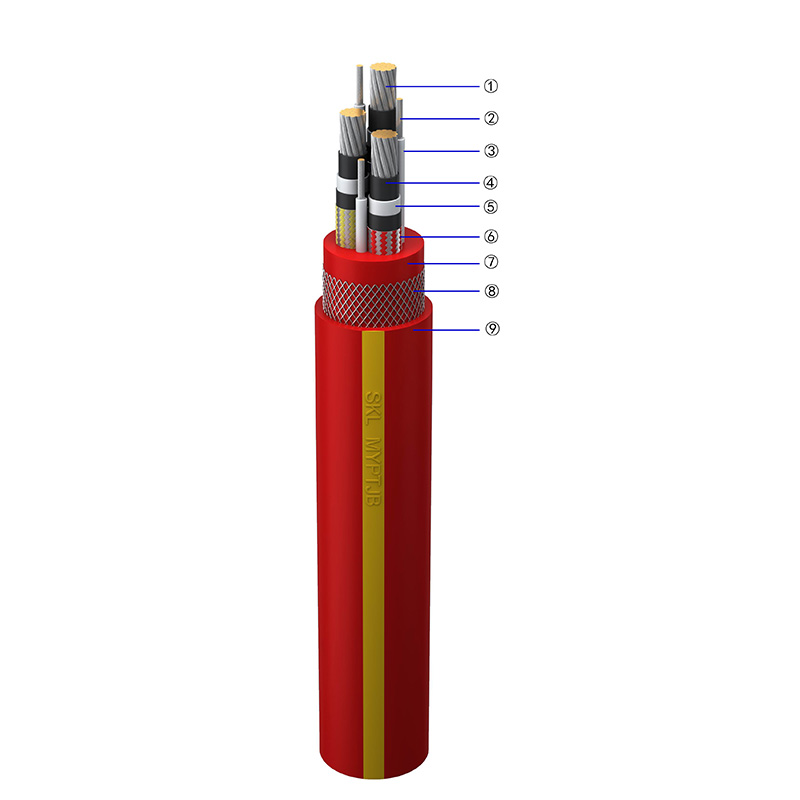

Структурное описание
| Серийный номер | Название |
| ① | Силовая жила |
| ② | Токопроводящая жила контрольного назначения |
| ③ | Изоляция |
| ④ | Внутренний полупроводящий экран силовой жилы |
| ⑤ | Изоляция силовая |
| ⑥ | Металлический экран силовой жилы |
| ⑦ | Внутренняя оболочка |
| ⑧ | Усиленная оплётка |
| ⑨ | Наружная оболочка |
Технические параметры
♦Номинальное напряжение: 3,6/6KV 6/10KV 8,7/10KV
♦Испытательное напряжение промышленной частоты: 12,5KV/5мин 21KV/5мин 30,5KV/5мин
♦Максимальный диаметр одной проволоки в проводнике: 0,50 мм
♦Угол скручивания: +20°/м
♦Испытание на локальный разряд при нормальных условиях (1.73U0): ≤5 шт.
♦Ток утечки изоляции: ≤5μA/10KV/250M
♦Прочность оболочки на разрыв: >17 Mpa
♦Максимальная рабочая температура проводника в эксплуатации: 90°C
♦Максимальная рабочая температура проводника в условиях короткого замыкания: 250°C
♦Минимальный радиус изгиба кабеля: 3D
♦Количество изгибов кабеля: >80 000 раз
